Щітки

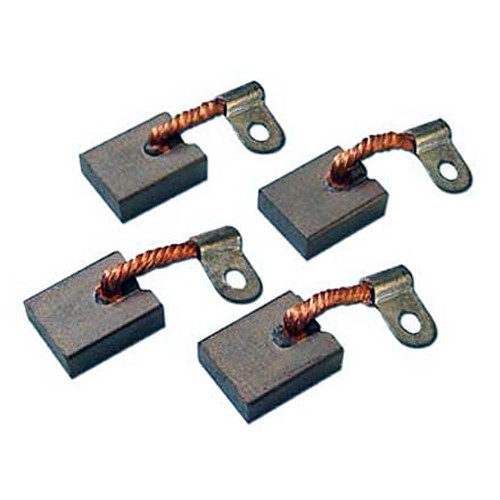

Щітки МГС-20

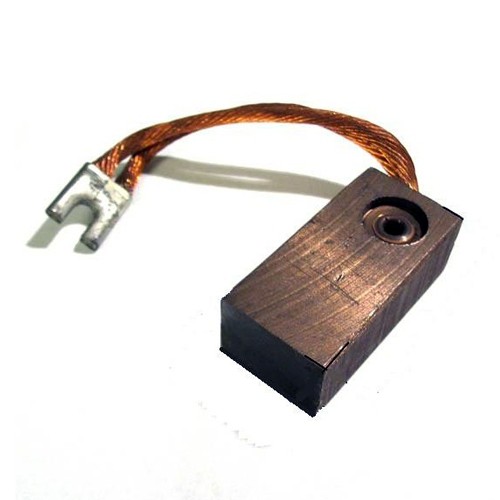

Brushes G-3

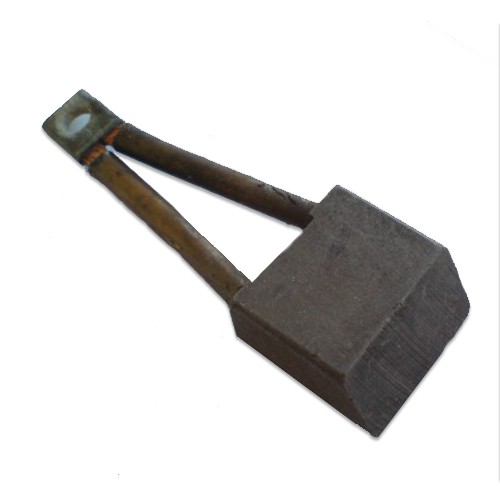

Щітки МГ-4С

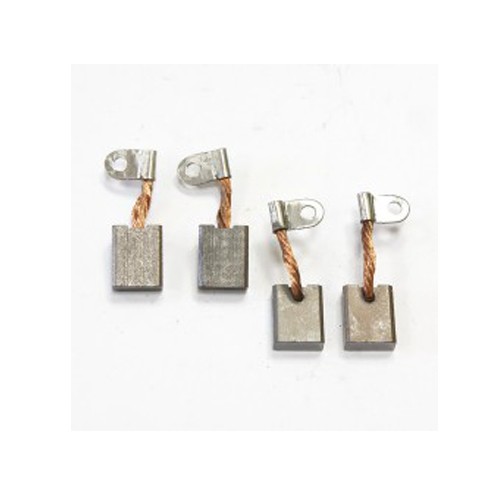

Щітки МГС22Н

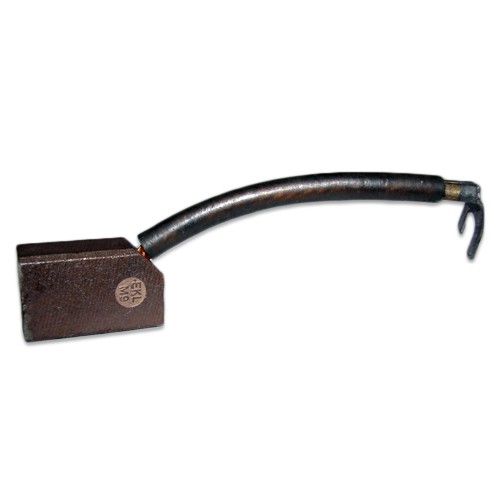

Щітки МГ

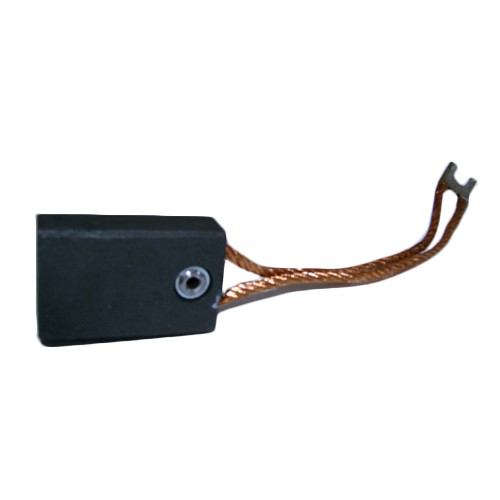

Щітки ЕГ
Щітка струмознімач MG50x15x35mm

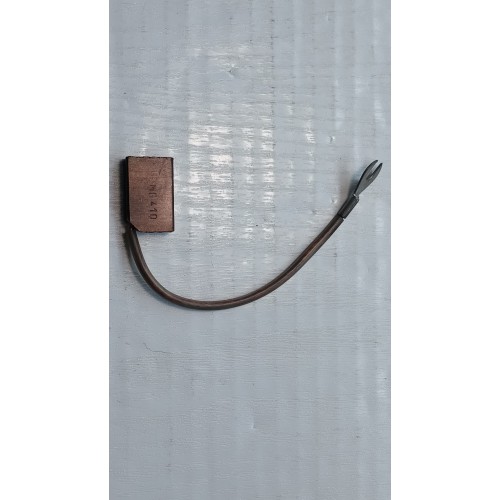

Електрощітка мідно-графітова K4-2 MG410 16x8x32мм (SMH160 L6)

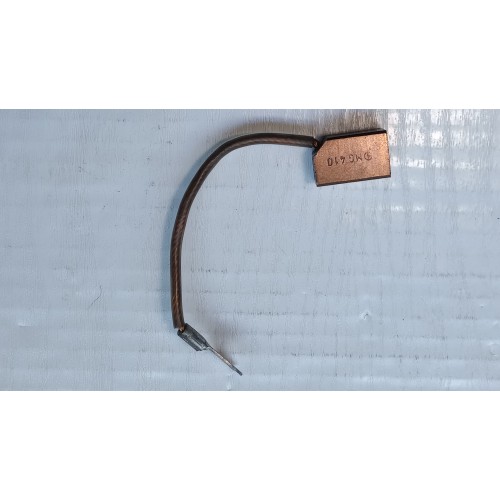

Електрощітка мідно-графітова K4-2 MG410 16x12.5x32мм (SMH180 L6)

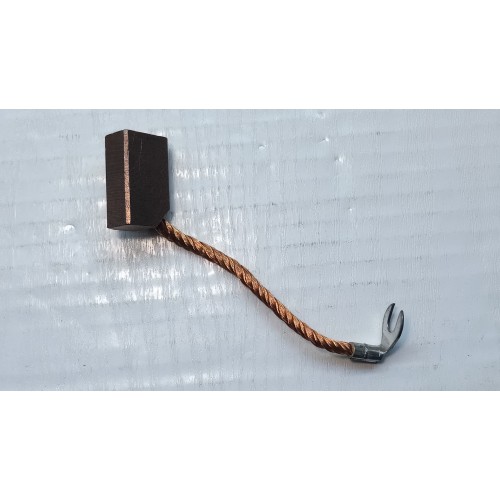

Електрощітка мідно-графітова K4-2 MG410 20x12.5x32мм (SMH200 M6)

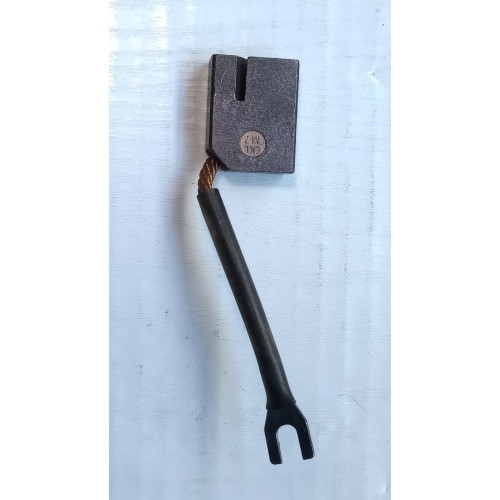

Електрощітка мідно-графітова K4-2 MG410 25x12.5x32мм (SMH180 M6)

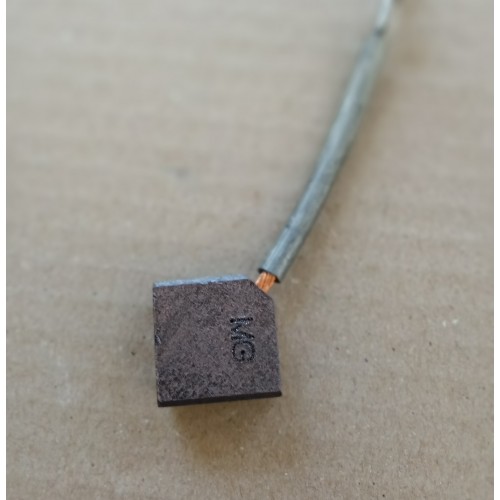

Електрощітка мідно-графітова K4-2 MG410 25x12.5x25mm (для SMH 180 M6)

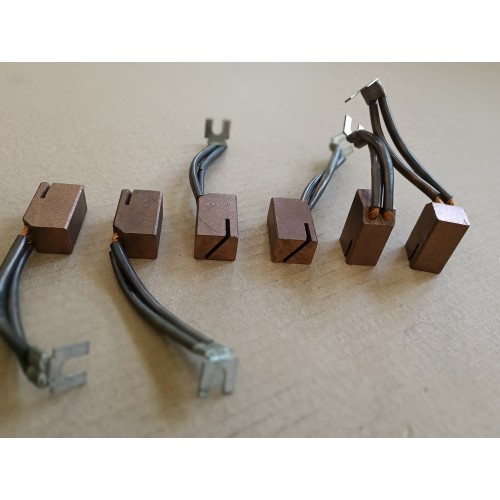

Електрощітка мідно-графітова K4-2 MG410 25x20x40mm (для ARRK 75,110 кВт)
| Найменування та характеристика щіток | Область застосування |
| Прямокутні та з верхнім скосом | Для радіальних щіткотримачів із пружинами різного виконання |
| Прямокутні із пазом на верхній поверхні | Для радіальних щіткотримачів із плоскою стрічковою пружиною |
| Прямокутні з головкою на верхній поверхні | Для радіальних щіткотримачів зі спіральною дротяною пружиною |
| Зі скошеними контактною та верхньою поверхнями | Для реактивних щіткотримачів |
| Складної конфігурації |
Для щіткотримачів автотракторного електроустаткування |
Типи конструкцій щіток, що випускаються:
Щітки для електричних машин виготовляються з струмопровідним дротом і без нього. Застосовується провід марки ПЩ – неізольований, нормальної гнучкості. Довжина струмопровідного дроту вимірюється від частини до центру отвору в наконечнику або до кінця дроту без наконечника.
Довжина дроту вибирається за ДСТУ 12232-89 із ряду (мм): 16,20,25,32,40,50,56,63,71,80,90,100,112,125,140,160
|
Номінальний перетин проводу, мм2 |
Допустиме струмове навантаження, А |
| 0,16 | 3,90 |
| 0,30 | 6,00 |
| 0,50 | 9,00 |
| 0,75 | 12,00 |
| 1,00 | 15,00 |
| 1,50 | 19,00 |
| 2,50 | 26,00 |
| 4,00 | 33,00 |
| 6,00 | 50,00 |
| 10,00 | 75,00 |
Для запобігання фарбування верхньої поверхні щітки під дією натискного пальця щіткотримача застосовуються спеціальні накладки:
Для запобігання фарбування верхньої поверхні щітки під дією натискного пальця щіткотримача застосовуються спеціальні накладки::
