Гак - обмежувач G80 типу SL-86

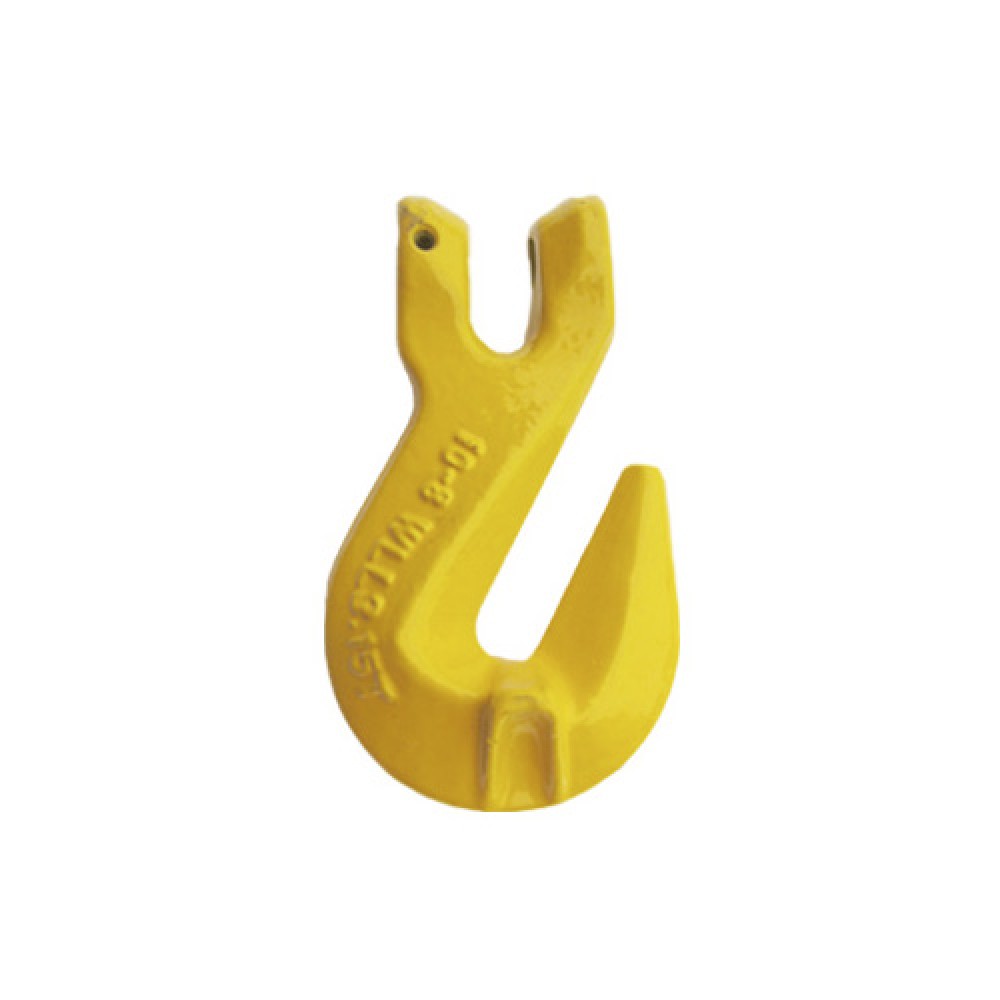

Гак — обмежувач G80 з вилочним з'єднанням типу SL-86.
Гаки цього типу застосовуються як вкорочувачі гілок ланцюгового стропа, а також встановлюються в ланцюгові гілки стяжних пристроїв.
Коефіцієнт запасу міцності: 4:1.
Матеріал: високоміцна легована сталь. Пофарбовані.

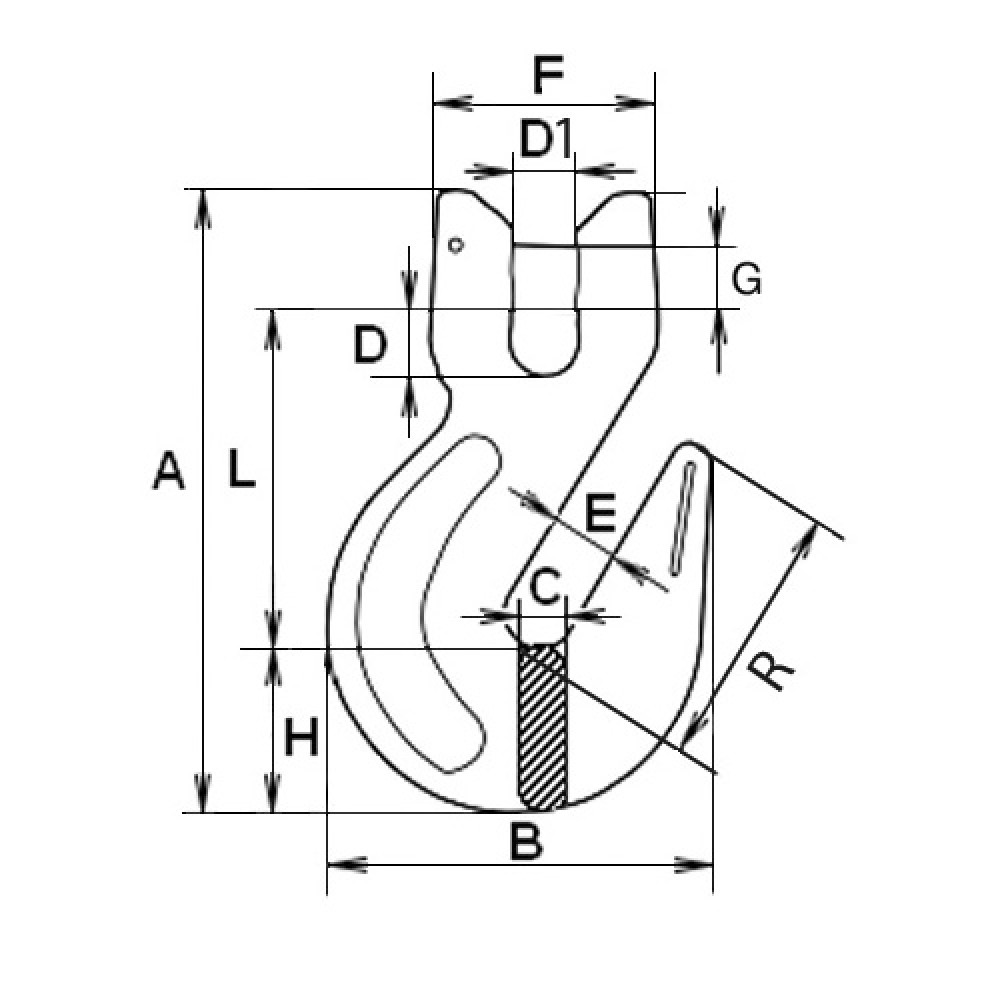

| Тип | Вантажопідйомність, тн | A | B | C | D | D1 | F | G | E | H | L | Маса 1 шт./кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| мм | ||||||||||||
| 6-8 | 1,12 | 76 | 47 | 22 | 8 | 7 | 32 | 8 | 8 | 16 | 44 | 0,25 |
| 7/8-8 | 2,0 | 90 | 53 | 34 | 10 | 9 | 40 | 9 | 10 | 21 | 52 | 0,32 |
| 10-8 | 3,15 | 124 | 71 | 46 | 11 | 13 | 47 | 12 | 12 | 31 | 72 | 0,73 |
| 13-8 | 5,3 | 160 | 95 | 58 | 15 | 14 | 53 | 16 | 16 | 43 | 89 | 1,6 |
| 16-8 | 8,0 | 180 | 110 | 72 | 20 | 21 | 69 | 20 | 19 | 50 | 100 | 2,8 |
| 20-8 | 12,5 | 215 | 135 | 75 | 27 | 23 | 81 | 24 | 22 | 58 | 120 | 5,0 |
| 22-8 | 15,0 | 254 | N/B | N/B | N/B | 27 | N/B | N/B | 27 | 69 | N/B | 6,3 |
